So wählen Sie das richtige Kabelfach für Industrieanlagen aus

Die Auswahl des geeigneten Kabelletts für industrielle Umgebungen erfordert eine sorgfältige Berücksichtigung von Lastkapazität, Material, Korrosionswiderstand, Kabeltyp und Installationsbedingungen. Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung, mit der Sie die Wahl treffen können.

1. Bestimmen Sie den Kabellettyp -Typ

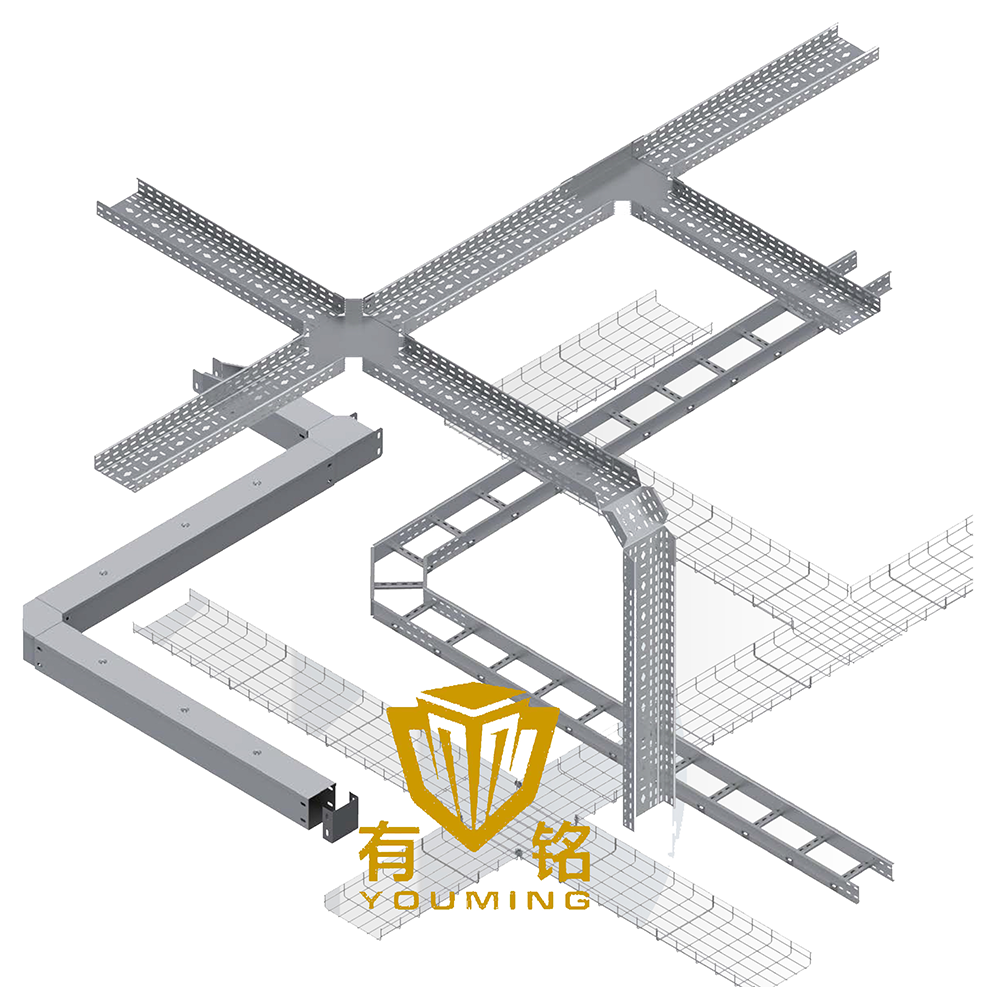

Industrieanlagen verwenden normalerweise diese vier Haupttypen von Kabelschalen:

Industrieempfehlung:

- Strom- und Kontrollkabel → Leiter oder feste Bodenschale

- Daten- und Glasfaserkabel → Drahtnetz oder perforiertes Tablett

- harte chemische Umgebungen → Edelstahl- oder FRP -Tablett

2. Betrachten Sie Material und Korrosionsbeständigkeit

Industrieanlagen haben oft Feuchtigkeit, Chemikalien und hohe Temperaturen. Daher ist die Materialauswahl von entscheidender Bedeutung:

Industrieempfehlung:

- Standardfabriken → Heißtip verzinkter Stahl

- Chemische Pflanzen → Edelstahl 316 oder FRP

- Außen-/hohe Luftfeuchtigkeit → pulverbeschichtete oder Aluminium

3. Berechnen Sie Lastkapazität und Kabelfüllung

Industriekabel können schwer sein. Stellen Sie daher sicher, dass das Tablett das Gewicht unterstützen kann:

Belastungskapazitätsrichtlinien:

- Leichter Dienst: 50–100 kg/m (Kontrollkabel)

- Mittelsteuer: 100–200 kg/m (Stromkabel)

- Schwere: 200–500 kg/m (HV -Kabel, Bergbauanlagen)

Kabelfüllungsverhältnis (NEC/IEC -Standards):

- Stromkabel → max. 50% füllen

- Kontrollkabel → Max 70% füllen

- Überladen vermeiden → verhindert Überhitzung und Wartungsprobleme

Industrieempfehlung:

- Verwenden Sie Leiterschalen für schwere Kabel (lange Spannen).

- Verwenden Sie Feststoffschalen, bei denen der Kabelschutz von entscheidender Bedeutung ist.

4.. Umwelt- und Sicherheitsfaktoren

Industrieanlagen haben einzigartige Herausforderungen:

Korrosionswiderstand → Edelstahl oder FRP in chemischen Zonen wählen.

Brandschutz → Brandbewertungsschalen (UL/CE-zertifiziert) in Bereichen mit hohem Risiko verwenden.

Aufprallwiderstand → Hochleistungsschalen für Bergbau, Öl und Gas.

EMI -Abschirmung → Aluminium- oder Stahlschalen für empfindliche Elektronik.

Industrieempfehlung:

- Öl & Gas → Kamin für Edelstahl.

- Lebensmittel & Pharma → Sanitär SS 316 Tabletts

- Bergbau und schwere Industrie → extra dicker verzinkter Stahl

5. Überlegungen zur Installation und Wartung

- Modulares Design → Schnellere Installation (z. B. Schnellklipsysteme).

.

- Unterstützen Sie den Abstand → Typischerweise 1,5 m - 3 m (basierend auf der Last einstellen).

- Expansionsfugen → In Hochtemperaturbereichen benötigt.

Industrieempfehlung:

- Kabelrouten vor dem Plan, um Biegungen und Unterstützung zu minimieren.

-Verwenden Sie perforierte Tabletts, bei denen Belüftung und Zugänglichkeit der Schlüssel sind.

Endgutscheckliste für die Auswahl der Industriekabelfachablettung

1. Typ → Leiter / Mesh / Solid / Kanal

2. Material → verzinkt / rostfrei / Aluminium / FRP

3. Belastung → hell / mittel / schweren Dienst

4. Korrosion → Standard- / chemischresistent

5. Brandsicherheit → Erfüllt sie lokale Codes

6. Installation → Einfach zusammengebaut und erweitert

Pro -Tipp: Wenden Sie sich an uns, um benutzerdefinierte Lösungen in Umgebungen (z. B. hohe Hitze, Sprenggebiete).

---

Abschluss

Durch die Auswahl des richtigen Kabelletts für Industrieanlagen wird langfristige Sicherheit, Effizienz und Kosteneinsparungen gewährleistet. Passen Sie das Tablett an Ihre Kabel-, Umgebung und Lastanforderungen für die Leistung an.

Benötigen Sie Hilfe? Kontaktieren Sie uns für kostenlose Layout -Design- und Lastberechnungen!

Möchten Sie Empfehlungen für bestimmte Branchen (z.
